2022.04.14
灌装自动化
Filling automation

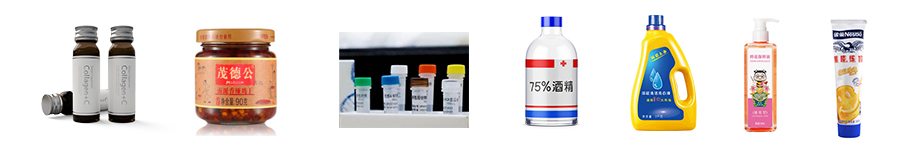

食品类如：口服液、辣椒酱等 ；
日化类如：洗衣液、胶水、护手霜等 ；
抗疫物资的酒精、消毒液、洗手液、抗原试剂盒等 ；
都离不开自动化的生产环节——灌装&封装 ，麻将胡了2为灌装设备前后道工序提供的控制系统让我们盘点一二 。
灌装：①袋式充填旋盖一体机
——————————————
机型介绍
袋装自动灌装旋盖一体机是是将灌装和旋盖分成两个工位 ，将袋子挂在导轨上 ，电机驱动导航将袋子拉到相应工位上进行袋装液体的灌装和旋盖 。操作简单、安全、卫生 ，大大提升了生产效率 ，生产出来的袋装成品可以直接使用 。

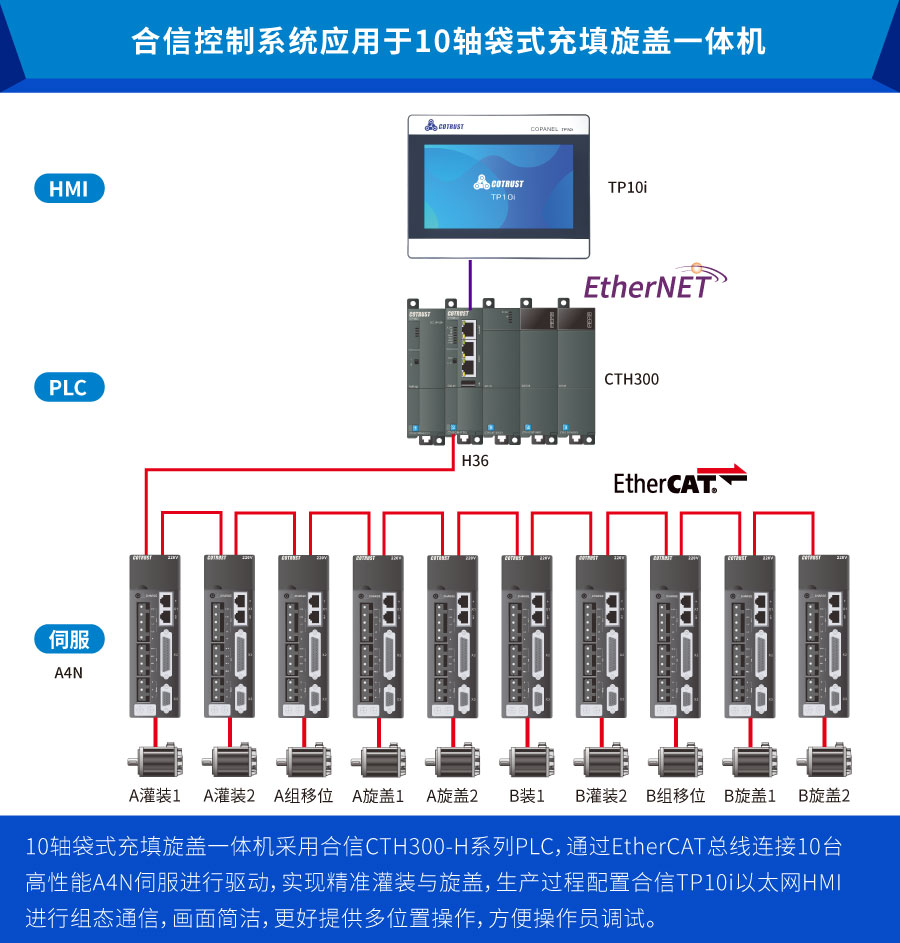

系统配置
控制效果

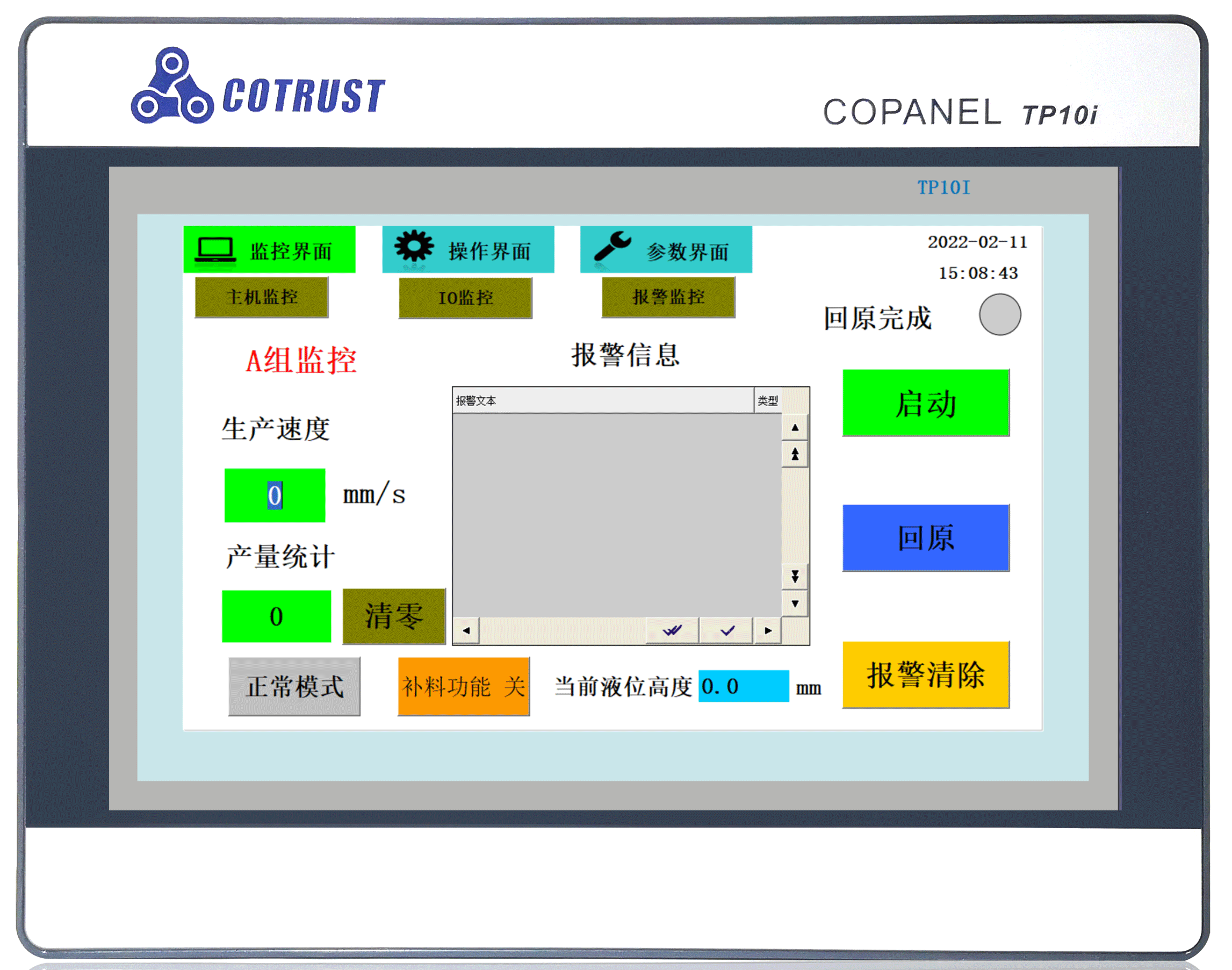

· 监控画面 ·
1
可以呈现生产效率、批次生产数量监控与设备的启动、会员等 ；
2
设置输入输出点的检测监控 ，查看设备当前和历史报警监控 。
3
可以对灌装量、灌装速度、吸料速度、旋盖力矩、回原速度、自动定位位置进行设定 。
灌装前：②翻瓶机
————————————
机型介绍
玻璃瓶在灌装之前都需要清洗 ，清洗之后瓶口朝下控水晾干 。灌装之前 ，需要将所有的瓶口朝上 ，翻瓶机便用于此工序 ，检测传送带上的瓶子 ，将瓶子放至特殊抱瓶气缸 ，进行翻转后放置传动带输送给后段灌装机 。

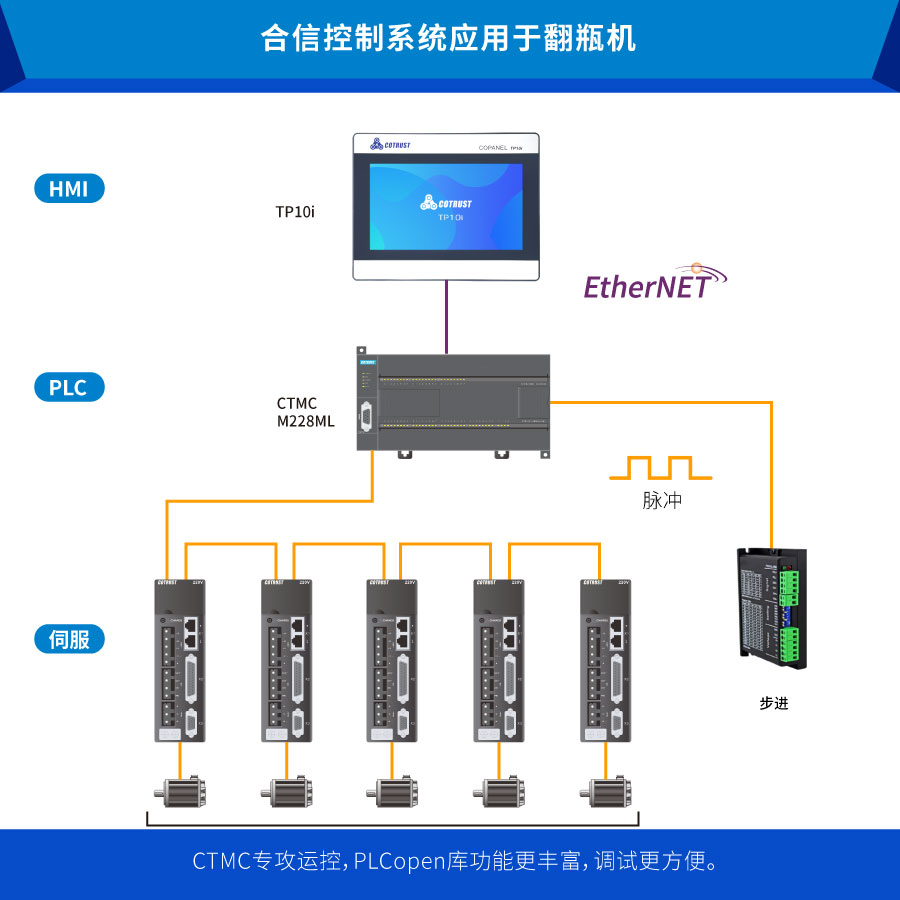

系统配置
控制效果
01
翻瓶机在取瓶时 ，保持与传送带同步 ；
02
取瓶后 ，交给翻瓶机械手 ，再返回至取瓶开始位置 ，用时<2.4秒 ；
03
翻瓶机械手 ，抱瓶翻转后放置输送机 ，再返回至抱瓶前的位置及状态 ，用时<2.4秒 ；
04
输送机在推瓶气缸配合下 ，将4个瓶送至灌装生产线 ，用时<2.4秒 。
灌装前：③理瓶机
————————————
机型介绍
由输送带将瓶往前送 ，然后通过机械手抓取瓶子 ，送到后段卡盘灌装机 。

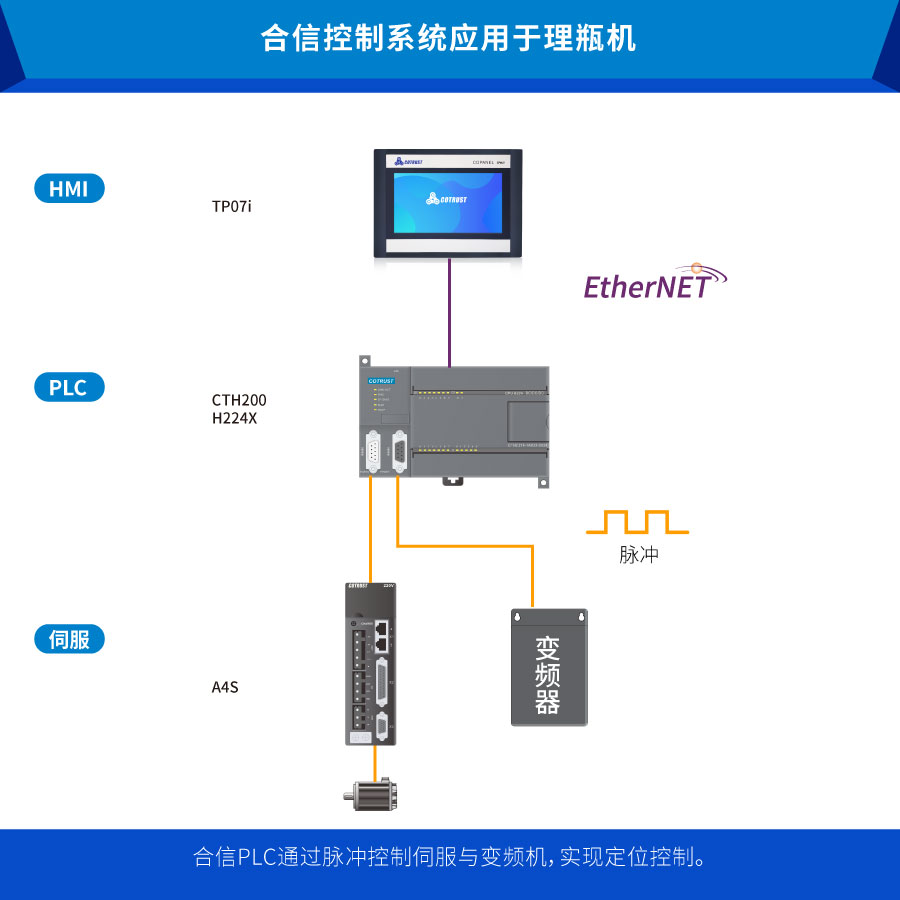

系统配置
控制效果
机械手精准定位 ，快速响应后段卡盘机的请求产品信号 。
实现定点等待、开吸瓶真空、取瓶、旋转纠正瓶、停顿、放瓶动作 。
以上动作位置均可设置 ，拦瓶随输送带启动或拦瓶先启动 ，控制方式可调 。
灌装：④卡盘灌装旋盖机
————————————
机型介绍
圆盘旋转灌装机 ，瓶子在转动的圆盘上通过对标-灌装-封装来实现 。转位可自行调整运行速度 。

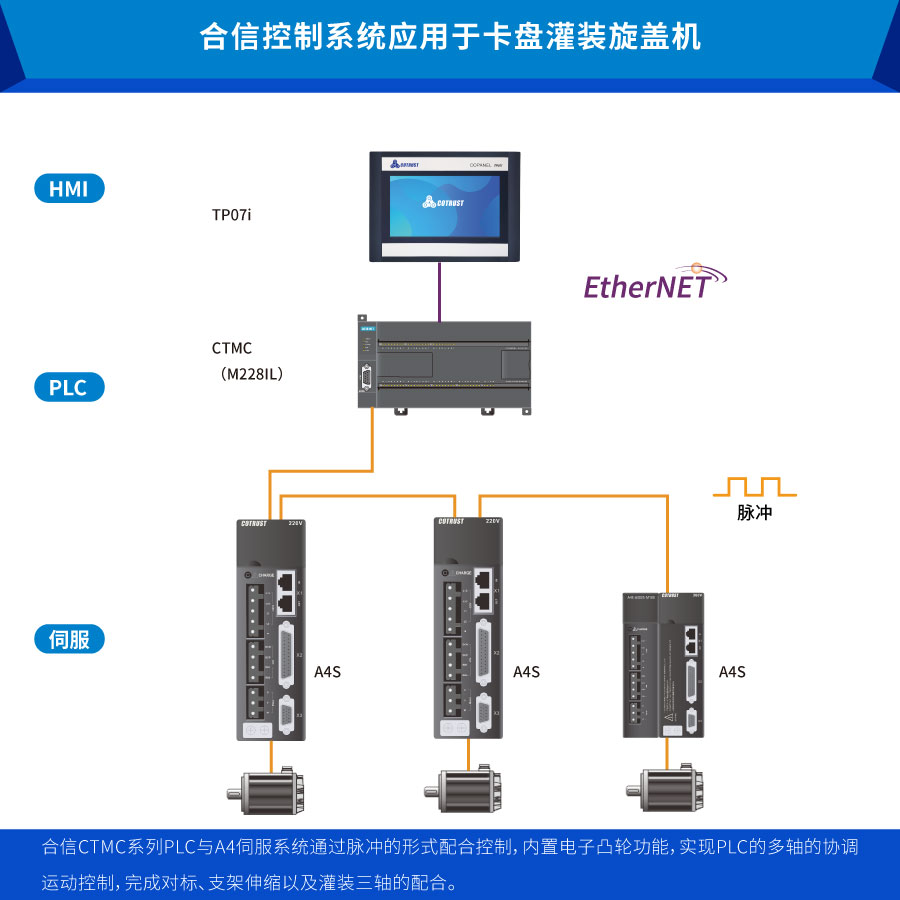

系统配置
控制效果
01
灌装轴与支架轴的进行多段速控制 ，可在同一缸内进行灌装量调节 ，灌装量准确 。
02
对标轴采用自动追标功能 ，位置准确 。
03
灌装速度快 ，灌装速度可达65只/min (更优的灌装阀出料阀 ，速度可再提高) 。
04
触摸屏界面信息少而精 ，仅需确认动作角度区间即可运作 ，操作简单 。
05
系统支持备选单伺服封尾机（用于灌装）可以在保证精准灌装量可调的基础上 ，节省成本 ，灵活选用 。
灌装：⑤气体灌装机
————————————
机型介绍
气体灌装机适用于液态二氧化碳、液氩、液氮、液氧、液化气、二甲醚等各种工业气体储配站 ，钢瓶的定量灌装 ，达到灌装目标值时自动切断液路 。

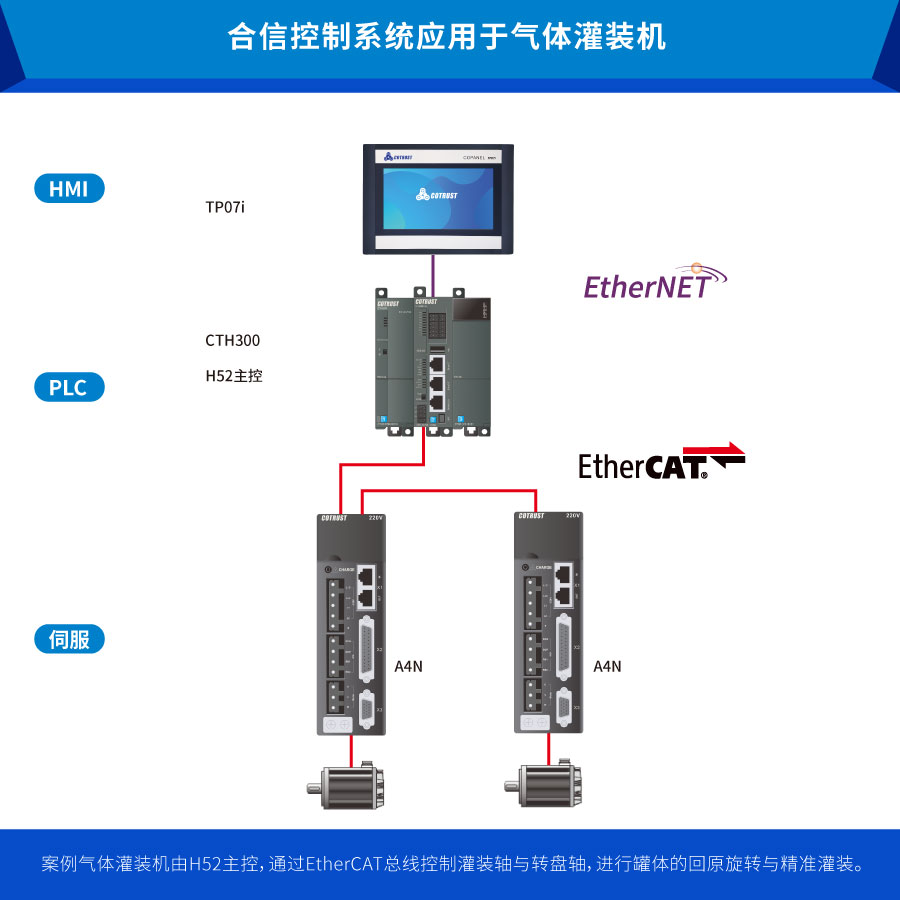

系统配置
控制效果
?01
全自动模式下提供分步手动操作模式
?02
气体灌装工艺时间控制严格 ，不同时间不同结果自动跳转响应模式 。
?03
气体灌装通讯快速、精准 。
