麻将胡了2方案丨串焊机
2023.08.03
左手光伏，右手锂电，新能源在急速奔跑 。光伏储能中光伏组件成本占比60%，串焊机作为光伏组件设备里价值含量最高的环节，大约占光伏全线设备的20%-30%，麻将胡了2控制的串焊机现场来了~
麻将胡了2控制系统应用于：光伏片-串焊机
串焊机
行业与设备
太阳能光伏片串焊机，作为太阳能光伏片生产的最后一道工序，用于将前端工序生产好的光伏片进行正负焊接，形成一个回路进行传输送电 。串焊机直接关系到组件的质量与产能，具备高效自动化、精准定位、高质量焊接的特点 。

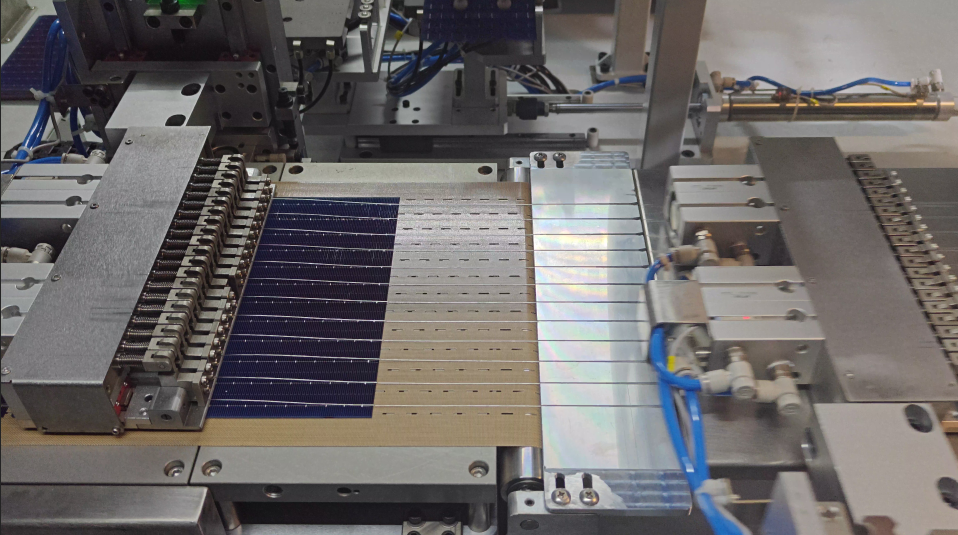

半成品

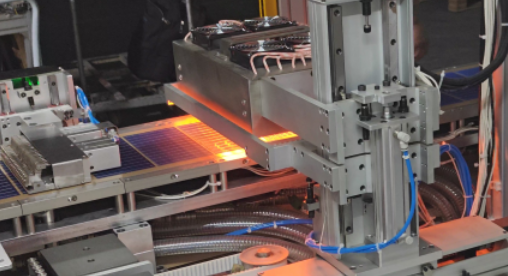

焊接
太阳能光伏片
麻将胡了2·串焊机

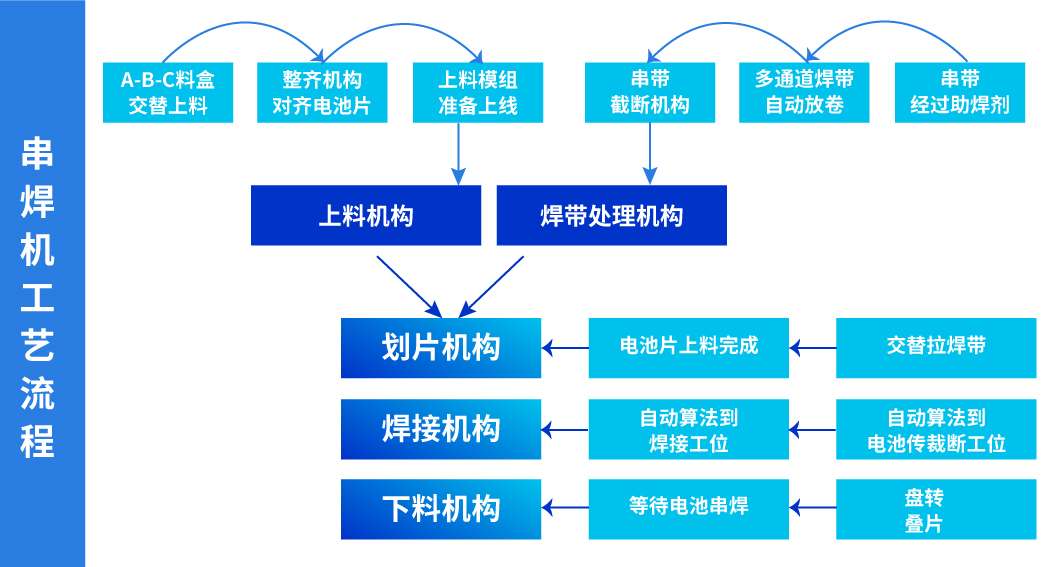

工艺控制要点
01.焊接补偿：根据片宽计算判断补偿位置
02.裁断补偿：根据片宽算出第一片到达的位置
03.输送线、裁断皮带、出料皮带三轴电子齿轮耦合
04.拉带A/B的交替动作、禁区设置等精密控制
麻将胡了2·串焊机
控制方案配置
麻将胡了2针对光伏片串焊机控制要求，提供PLC+伺服+HMI整套控制系统 。

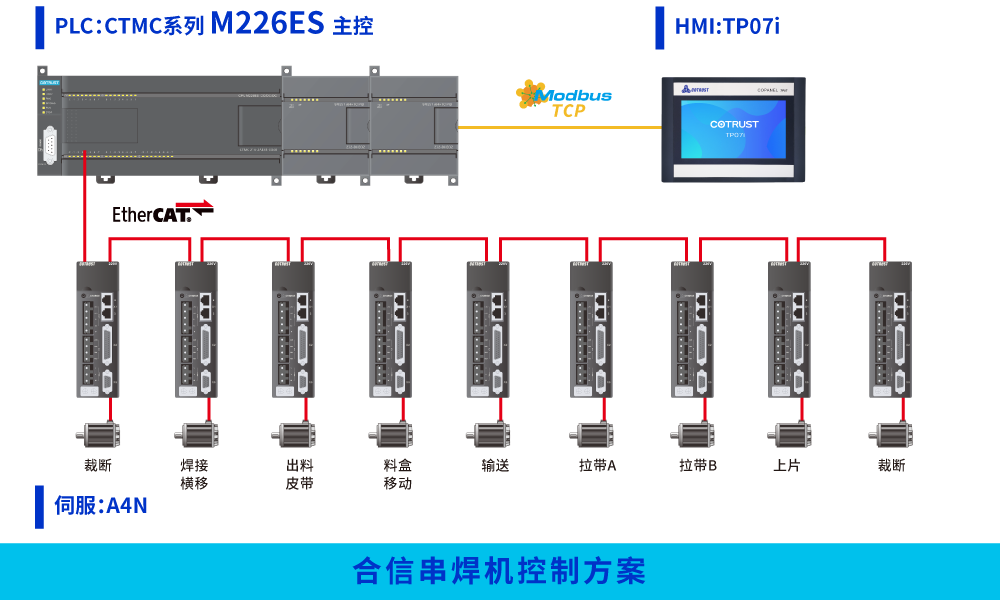

? 方案一：CTMC系列M226ES主控
? 方案二：CTH300系列H56主控

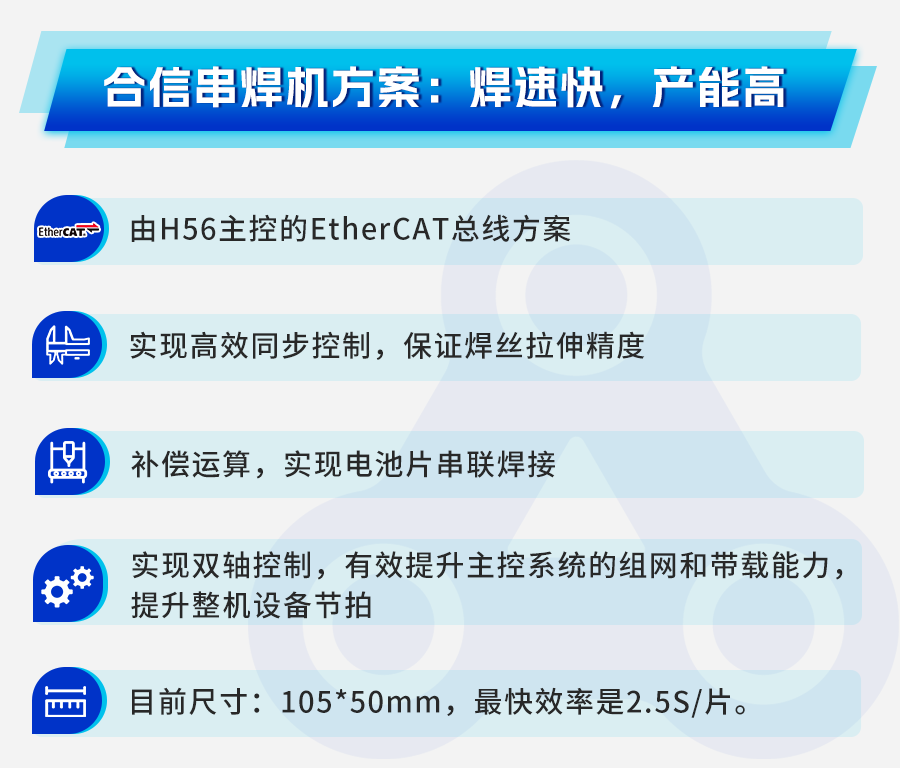

方案特点

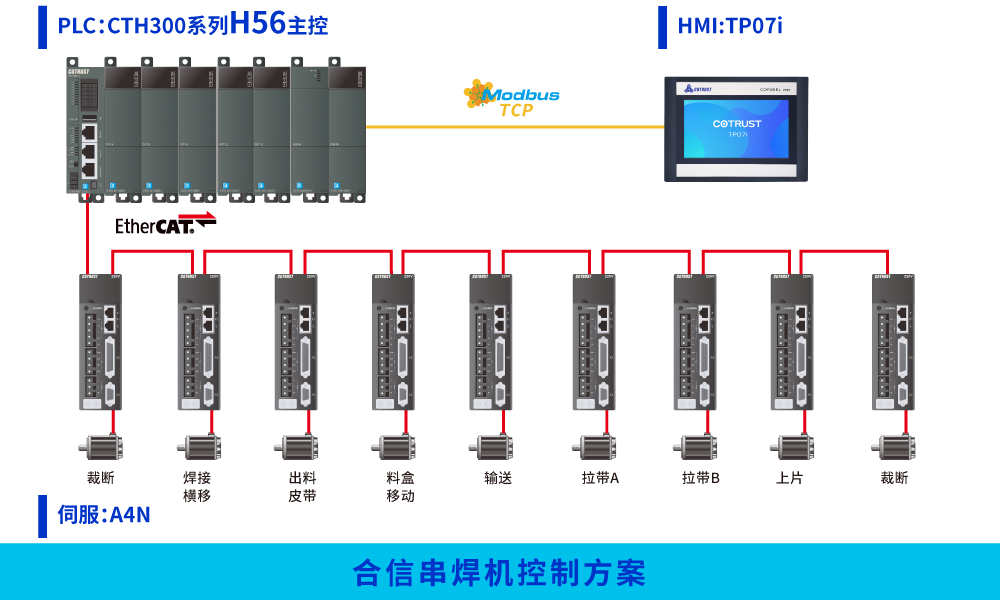

CTH300系列H56通过Modbus TCP与HMI进行通讯，PLC与伺服采用EtherCAT总线通讯连接9个伺服完成输送、拉带、上片与裁断等工序 。H56主控PLC的电子齿轮耦合实现了机器的输送同步，利用C语言函数编程方式，在切断位置、焊接位置有效解决补偿计算，实现精准焊接 。
