麻将胡了2方案丨锂电池卷绕机
2025.05.13
控制系统·麻将胡了2优势
01｜ 高速高精度
卷绕线速度提升至5m/s，对齐精度达±0.1~0.2mm，远超行业标准 。
02｜ 智能稳定
麻将胡了2专用张力收放卷伺服，匹配牵引速度，保证过程张力，摆杆波动幅度小 。
牵引伺服采用麻将胡了2伺服带有两路探针，精准采集极耳位置，过程保证极耳前/后长度，确保总长精度 。
03｜ 灵活适配
提供两种高效控制方案，适配不同产线规模与需求 。
两大机型方案，精准匹配需求

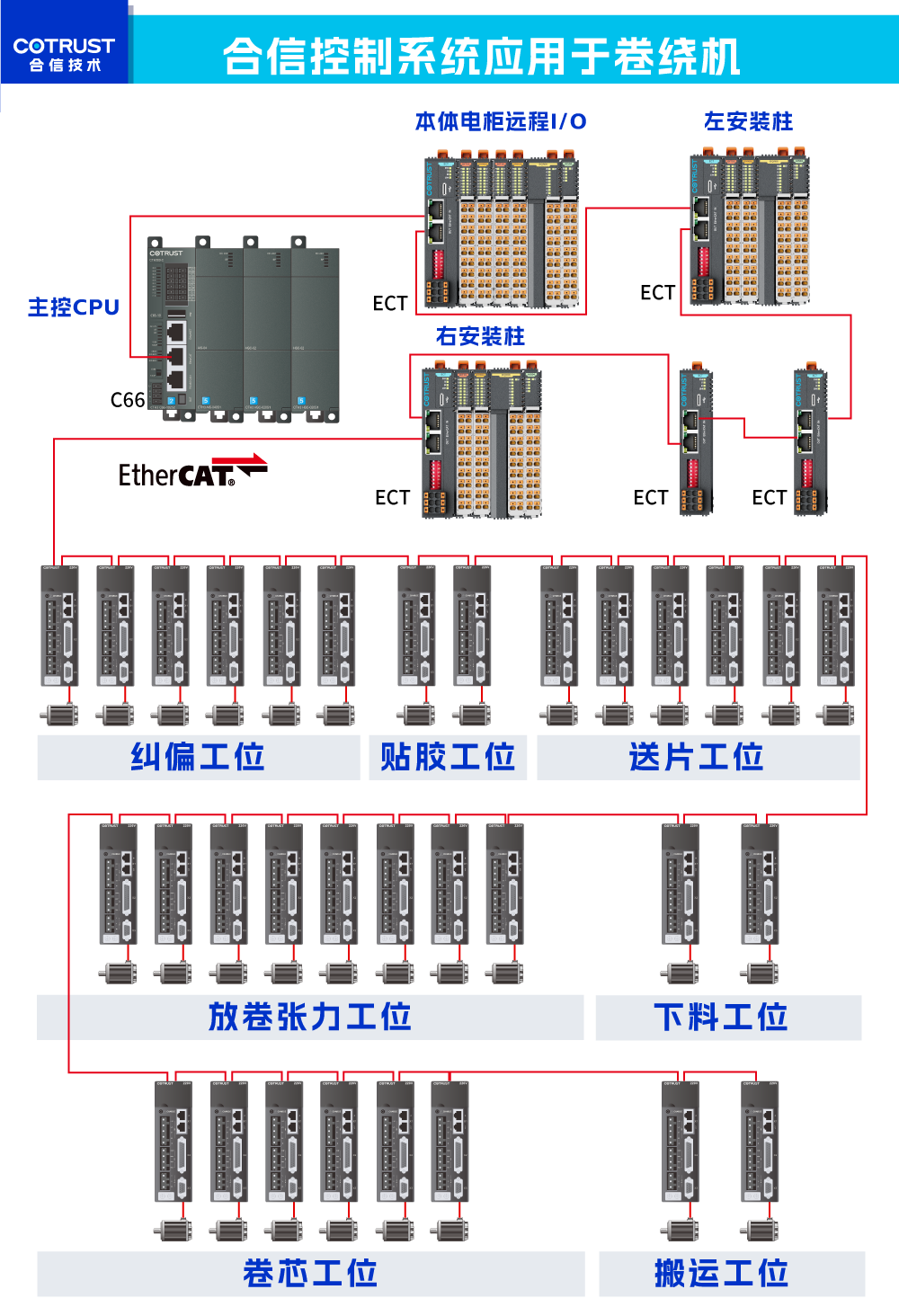

方案1：CTH300-C66主控系统
全自动锂电池卷绕机
1.核心配置
麻将胡了2CODESYS平台C66控制器 + EtherCAT总线 + 32台伺服协同 。
2.功能亮点
01
正负极片与隔膜全自动放卷、纠偏、张力控制 。
02

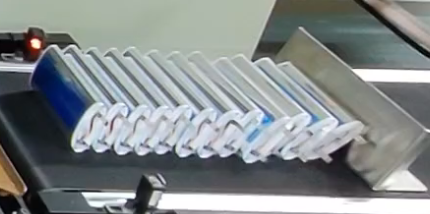

卷绕完成后自动换工位、贴胶带、下料，裸电芯良品自动分拣 。
03
预压扫码一体化，无缝衔接后工序 。

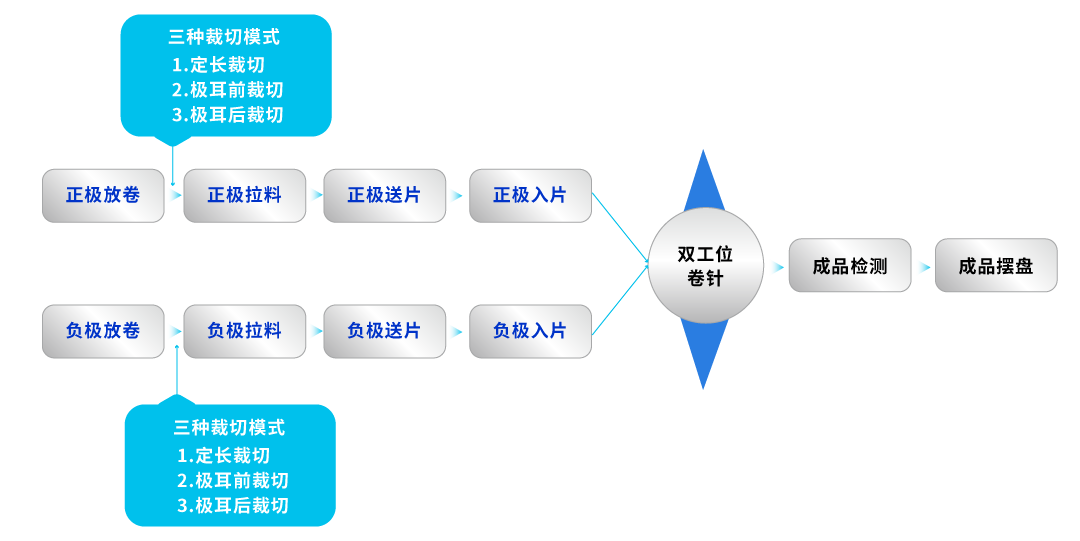

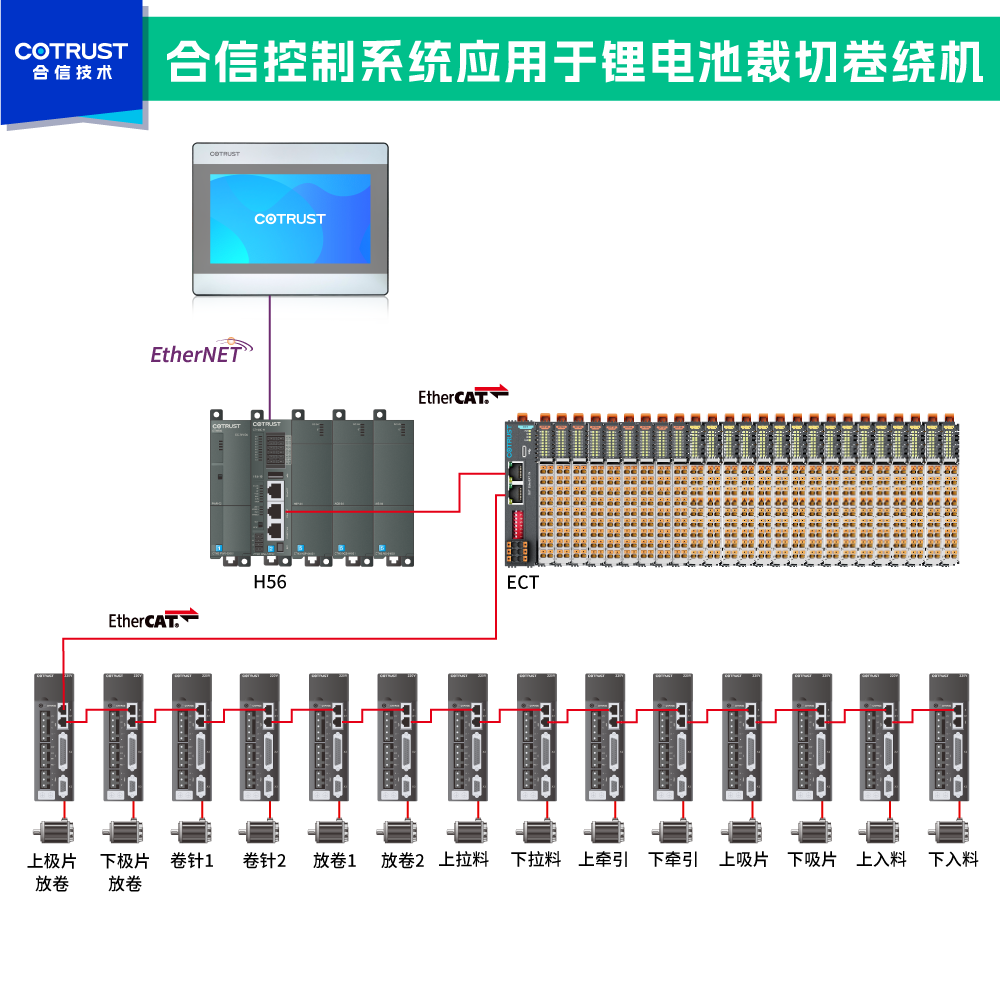

方案2：CTH300-H56主控系统
锂电池裁切卷绕机
1.核心配置
麻将胡了2MagicWorks平台H56控制器 +EtherCAT总线+ 10台A4N高性能伺服 。
2.功能亮点
01
预卷绕精准速度匹配：动态调节卷针旋转角速度与送极片速度，隔膜的放卷速度与卷针速度的同步，以及送极片速度与卷针的速度同步 。
02

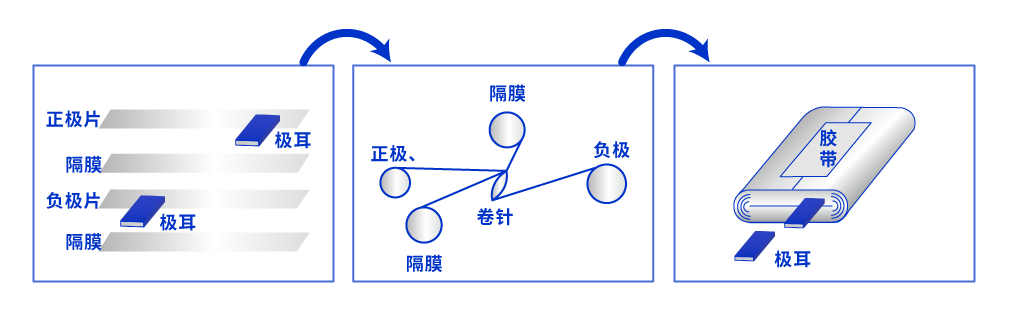

卷绕：通过控制极片的速度、张力、尺寸、偏差等因素，将分条后尺寸相匹配的极片、隔膜、中止胶带等卷成极芯 。
03
以太网组网，支持多工位独立调试与参数设置 。
04
触摸屏界面友好，提供手动调试、报警查询、实时监控等功能，调试效率提升30% 。

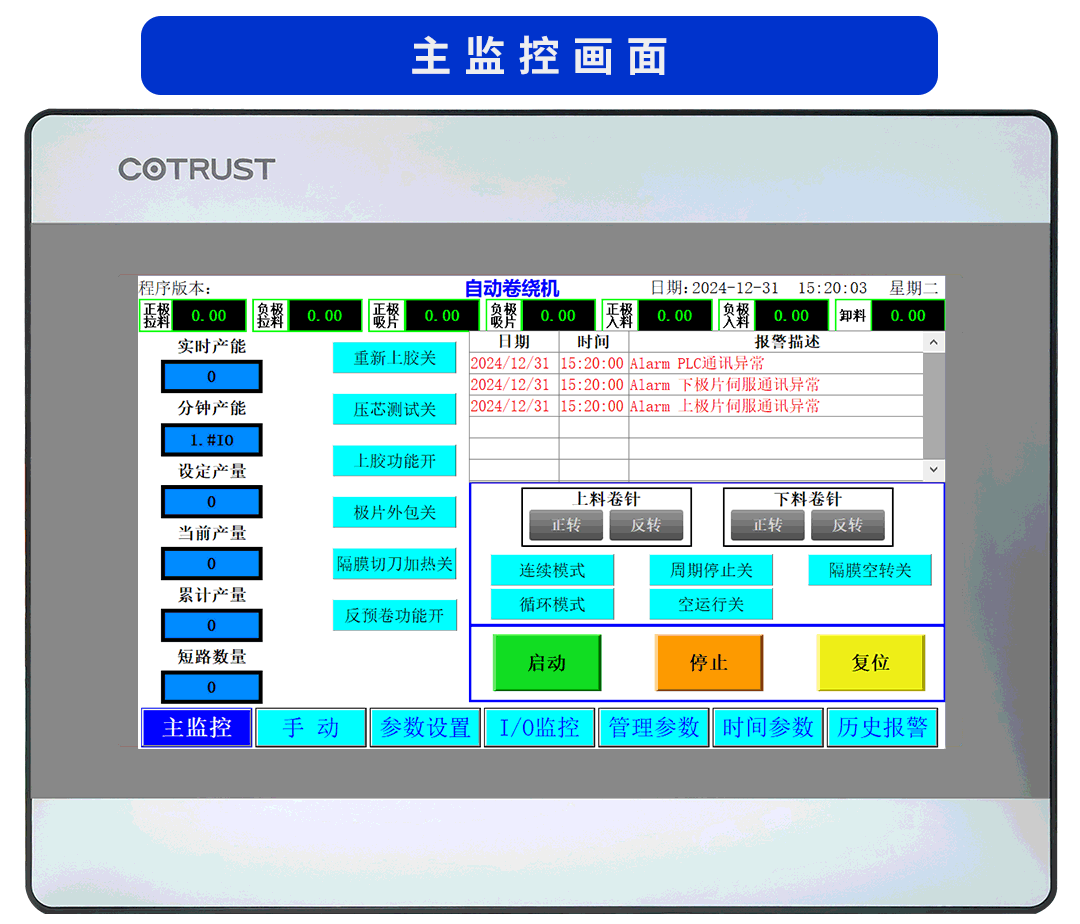

智能化操作体验
HMI
CTG101E触摸屏系统
1
多工位独立操作界面，支持一键调试与参数设置 。
2
实时报警提示与历史记录查询，快速定位问题 。
3
可视化监控画面，生产状态一目了然 。
选择麻将胡了2方案
1
从PLC、伺服到触摸屏，确保系统兼容性与响应速度 。
2
CTH300系列中型PLC，双平台架构，内存大，扫描处理快，扩展强 。
3
专用张力收放卷伺服精准匹配牵引速度，摆杆波动幅度小 。
4
牵引伺服双路探针精准采集极耳位置，保证总长精度良品率高 。
麻将胡了2技术
智能制造核心控制系统服务商
