- 概览
-
1、Profinet总线以1 0 0 M b p s 速率通信， 从站间的通讯距离最长可达100米（100BASE-TX） ；
2、拓扑结构支持星形、树形、线型、环形结构 ；
3、每个从站允许扩展8个I/O？椋ㄊ至磕？椤⒛Ｄ饬磕？椤⑽露饶？椤SC、HSP，不包括CAN？/ECT从站？椋。
4、支持西门子Profinet主站，包括Siemens S7-300，Siemens S7-400，Siemens S7-1200 ，Siemens S7-1500 ；
5、组态软件TIA Portal V13 及更高版本。
- 技术参数
-
物理特性
尺寸（W×H×D）
34×115×100mm mm
电源损耗
额定输入电压
24V DC
输入电压范围
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.6A
隔离
外部电源与系统电源隔离
电源 ；
供电电源端提供反接 ；すδ芗袄擞课展δ
LED指示灯特性
24V电源指示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF指示灯（红色）
ON = 扩展I/O总线故障或者PROFINET？楣收
OFF = 无错
BF指示灯（红色）
ON = PROFINET总线通信故障（未连接交换机，未检测到网络）
Blinking=硬件组态不一致
OFF = 无错
MT指示灯（黄色）
（维护指示灯）
预留
指示灯（绿色）
ON = 有到交换机/PN主站的连接
OFF = 没有到交换机/PN主站的连接
指示灯（黄色）
ON = 有到交换机/PN主站的数据收发
OFF = 没有到交换机/PN主站的数据收发
扩展I/O能力
每从站支持最多？槭
8（可添加数字量、模拟量和温度？，HSC,HSP？，不包括其他类型的？椋
协议类型
CTH300 PLC自定义55MHZ总线协议
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速率
以太网传输率为10Mbps
PROFINET传输率为100Mbps，全双工
支持的以太网服务
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通信距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通信口隔离
硬件组态功能
导入文件类型
PROFINET GDS文件XML格式
第三方PN主站
添加CTH3 PNT-000S1？楹笾С8个槽位的扩展
扩展？榭商砑邮至俊⒛Ｄ饬亢臀露饶？，HSC,HSP？，不包括其他类型的？

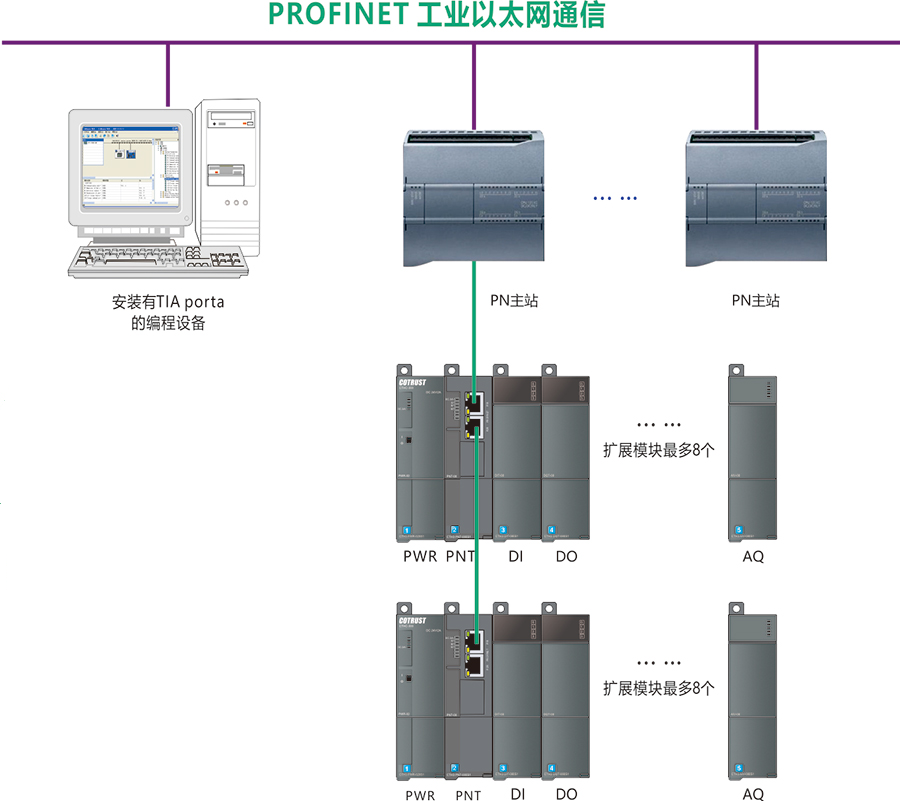

- 典型应用
- 安装规格
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH300系列中型可编程逻辑控制器选型手册》 ↓ 用户手册 CTH300系列PROFINET从站？橛没植
↓
