- 概览
-

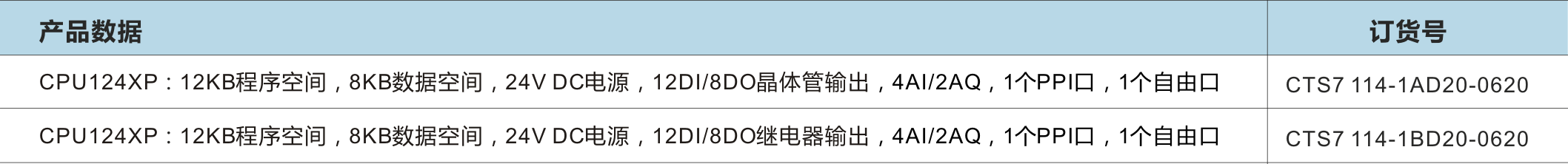

- 技术参数
-
配件及相应链接：
1、编程电缆：CTS7 191-USB30 ；
2、电池：普通2032纽扣电池,本公司不供货 ；
3、编程卡：CTS7 291-PC001 ；
4、差分 ？椋篊TS7 291-EC001 ；
5、运动控制库及其库文件使用说明 。
文件使用说明 。
- 典型应用
- 安装规格
-

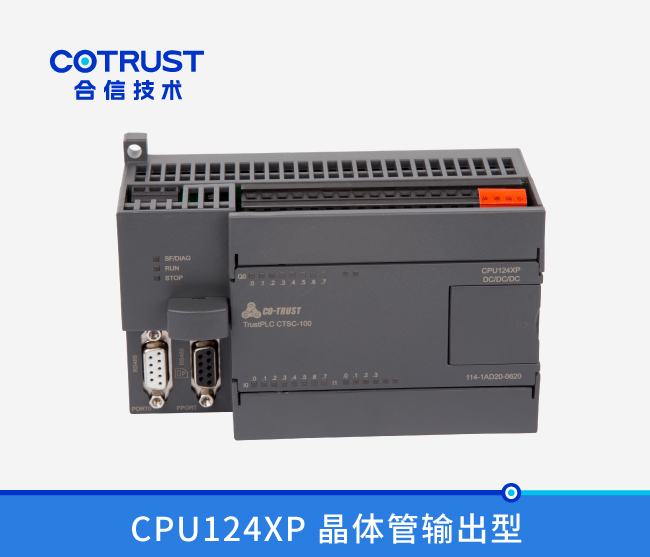

通讯端口定义：连接器
插针号
FPORT（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V ，100Ω串联电阻器
+5V ，100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地
- 样本/手册/软件
