- 概览
-

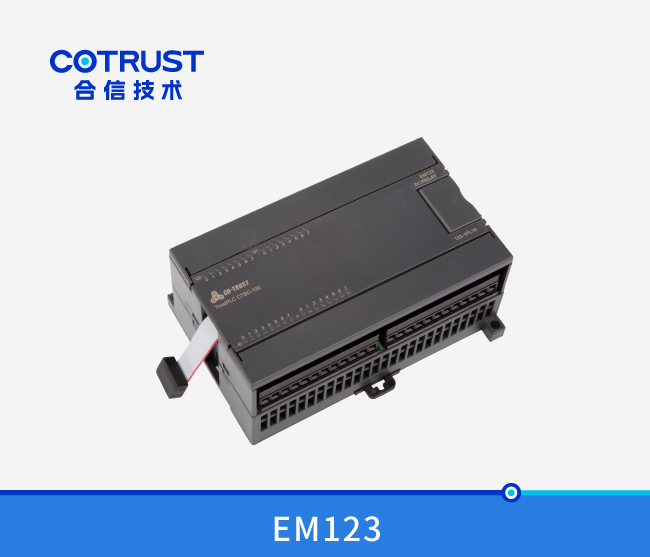

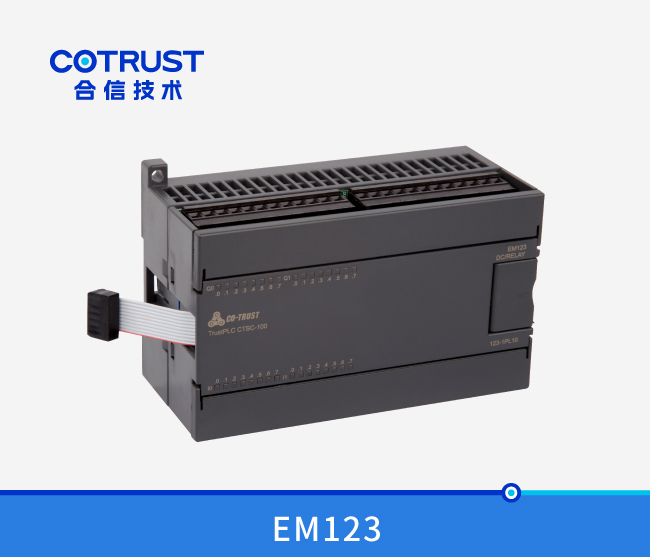

名称：EM123数字量输入输出？，继电器输出 订货号：CTS7 123-1PL10 规格：16DI/16DO，继电器输出
- 技术参数
-
性能参数
特性
16DI×24VDC，16DO×继电器
订货号
CTS7 123-1PL10
物理特性
尺寸(宽×高×深)
137×80×62mm
功耗
6W
输入特性
输入点数
16
输入类型
漏型/源型
输入电压
额定电压
24V DC
最大持续允许电压
30V DC
浪涌电压
35VDC， 0.5秒
逻辑1信号 (最小)
14 VDC，2.5mA
逻辑0信号 (最大)
5 VDC，1mA
隔离(现场与逻辑)
光电隔离
500V AC，1分钟
每组隔离点数
8点
最长输入延时
4.5ms
漏电流
最大1mA AC
最大电缆长度
屏蔽
500米
非屏蔽
300米
可同时为ON的输入点数
40℃
16
50℃
16
输出特性
输出点数
16
输出类型
继电器－干触点
输出电流
0.75A
信号'1'
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
浪涌电流（最大）
短路；
2A
4
4
16
8A
DC:30W,AC:200W
0.2欧姆
7A，触点关闭
外部提供
隔离
每组隔离点数
线圈和逻辑电源之间
线圈和触点之间
电阻(线圈和触点之间)
4点
无
1500VAC，持续一分钟
最小100MΩ
继电器特性
开关延时
开关频率（最大）
机械开关次数(空载)
触点寿命(额定负载)
15 毫秒
1HZ
10.000.000
100.000
电缆长度
屏蔽
非屏蔽
500米(标准输出)
150米(标准输出)
电源损耗
+5VDC消耗电流
138mA
L+
接通时每个输出9mA
L+线圈电压范围
20.4－28.8V DC
