- 概览
-
订货数据：
规格参数
订货号

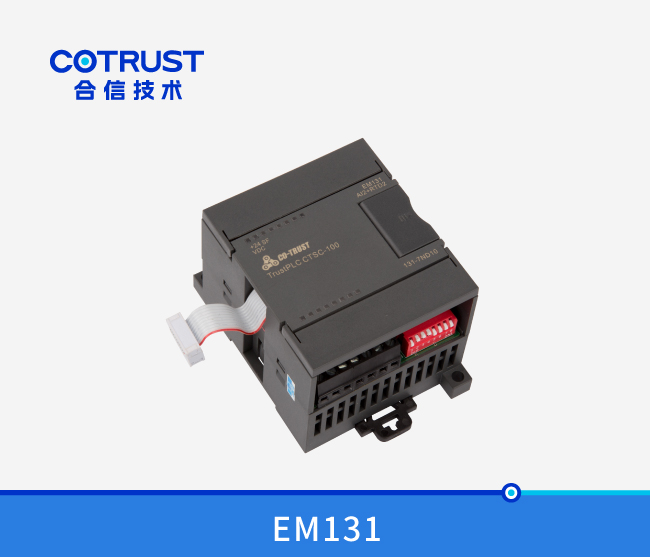

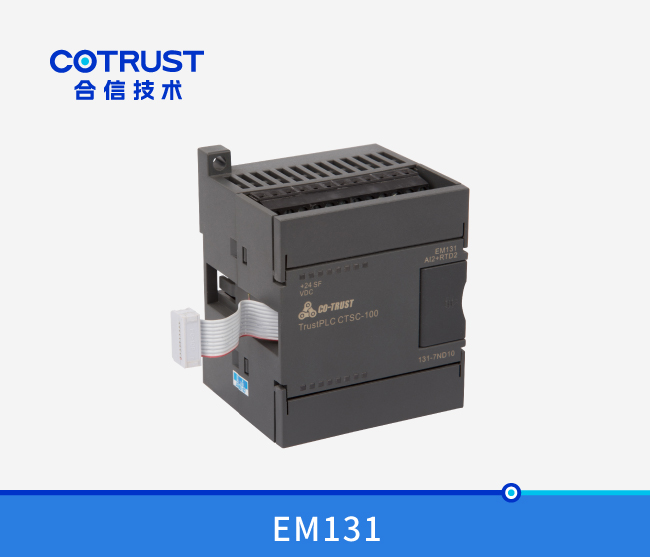

TrustPLC CTSC-100 EM131混合输入？，2点NTC或PT100，2点电压或电流输入，隔离型16位精度
CTS7 131-7ND10
- 技术参数
-
主要特性：
总线、电源、通道间全隔离，可靠性高，抗干扰能力强
16位采样精度，采用硬件滤波技术，测量值更加准确稳定
供电电源有反接；ず屠擞课展δ，适用于恶劣的工业环境
使用规范：
信号线应采用屏蔽线，屏蔽线需单端接地
在系统有良好接地的情况下？榈慕拥囟擞拥降叵呱，否则不接地
规格参数：
规格项目
CTS7 131-7ND10
功耗
0.8W
电源损耗
+5VDC消耗电源
0.12W
L+
37mA
L+线圈电压范围
20.4－28.8VDC
LED指示灯
电源指示良好ON＝24VDC供电正常，OFF=无24VDC供电
SN：ON＝？楣收，闪烁＝输入信号错误，OFF＝无错
输入类型
？椴慰冀拥厝鹊缱
热电阻输入范围
热电阻类型（任选一种）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
电压输入
-5V----5V,-10V---10V,0V---5V,0V---10V
电流输入
0---20mA
输入点数
隔离特性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模输入范围（输入通道至输入通道）
0
共模抑制
>120dB@120VAC
输入分辨率
温度
电压
15位＋符号位
测量原理
Sigma-Delta
？楦率奔洌ㄋ型ǖ溃
425ms
到传感器的导线长度
最大
导线回路电阻
20Ω
噪声抑制
85db@50Hz/60Hz/400Hz
数据字格式
电压：－32000至＋32000
输入阻抗
>10MΩ（温度输入）；200KΩ（电压、电流输入）
最大输入电压
30VDC（检测），5VDC（源）
分辨率
15位＋符号位
输入滤波衰减
－3db@21KHz
基本误差
0.05％Fs（电阻）
重复性
0.1％Fs
配置设定输入类型
SW1
SW2
SW3
SW4
SW5
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
备用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
测量单位
SW8
接线方式
0
正标定
（＋3276.7度）
0
摄氏度（℃）
0
3线
1
负标定
（-3276.8度）
1
华氏度（℉）
1
2线或4线
