全自动沾锡打端插壳机
告别传统线束加工 ，看麻将胡了2在全自动沾锡打端插壳机中的精准控制 ，用CTH3 C35及H1A伺服完美快速制造医疗端子线。
全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机
顾名思义：
剥线 ，扭线 ，沾锡 ，打端 ，插壳 ，全自动一气呵成。
全自动沾锡打端插壳机-核心控制部分
1. 前端工位：线材前端加工（剥皮、半剥、扭线、沾锡）
可同时放置7种线材 ，可单独在触屏设置。
剥线：可设置设长度、剥皮长度、半剥长度、切合咬合度。（优势：快速方便 ，灵活不伤芯）
扭线功能：可选开启或关闭 ，扭线速度可调 （优势：扭线又直又漂亮）
沾锡功能：可选开启或关闭 ，可分别设定沾助焊剂、沾锡深度、沾锡速度、检测助焊剂容量、自动拨锡设计、自动检测锡面及时送锡（优势：灵活、沾锡均匀、准确、助焊剂不中断、定时刮锡渣、保证锡面高度）
2. 后端工位：线材后端加工（剥皮、打端、换向）
打端：设置压力检测 （实时检测 ，压力不正常系统弃线）
视觉装置（打端完成 ，拍照检测）
换向：伺服完成换向 （定位快速准确）
3. 插壳工位：插壳动作、更换夹紧胶壳、筛选成品
插壳：
A、伺服完成插壳 ，以丝的单位微调位置 ，保证每根线准确插入胶壳中
B、插入压力检测装置、拉出拉力检测装置 （力量异常检测 ，保证端子正确插入 ，卡扣正常）
筛选成品： 无异常入成品仓
送胶壳：振动盘装置 ，保证无反壳 ，与设备运行速度同步。
4. 触屏系统：可选触摸屏或者一体机作为输入显示装置。（如有视觉系统 ，可与视觉共用PC）
麻将胡了2技术针对打端插壳机的控制需求进行分析 ，推出了全套基于自主产品的控制和驱动系统。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通信功能的H1A伺服驱动器
(14套完成14个平移与动作)
麻将胡了2Copanel系列以太网触摸屏TP系列
麻将胡了2技术针对打端插壳机的控制需求进行分析 ，推出了全套基于自主产品的控制和驱动系统。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通信功能的H1A伺服驱动器
(14套完成14个平移与动作)
麻将胡了2Copanel系列以太网触摸屏TP系列
合 信 控 制 系 统 架 构
快 准 稳
A、
采用高精度17位H1A伺服 ，
每圈高达131072的脉冲 ，定位精度高达0.01mm ；
B、
使用高速EtherCAT总线 ，
更短的通讯周期使得控制更加得心应手 ；
C、
可达1000个 / 小时 (45mm长以内 ，双PIN胶壳) ；
功 能 多
尺寸切断、单端剥皮、双端剥皮、
单端半剥、双端半剥、单端纽线、
单端沾锡、单端压著、单端插壳 ；
易 操 作
布线简易：用网线连接不再需要繁琐的接线 ；
参数设置简单 ；错误报警细致 ；
异常自动 ；⒔斐鲎纯鱿允居诳刂泼姘迳 ，
方便迅速排除状况以减短 ；奔。
全自动沾锡打端插壳机
整机采用麻将胡了2工业专用控制器配合全伺服控制 ，
使送线、剥皮、扭线、沾锡、打端、
穿胶壳等位置更为精确、稳定。
运行速度快 ，效率高 ，控制简单易操作可远程。
线束行业的伙伴们 ，多多交流吧！
-

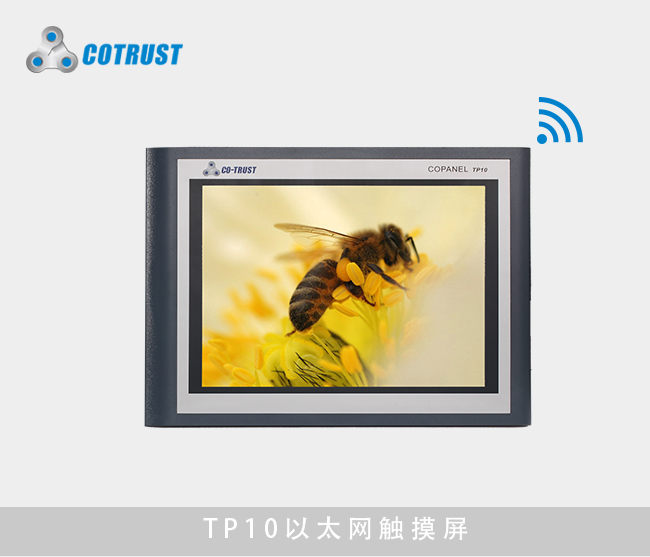

TP10以太网触摸屏（CTS6 T10-CH030）
订货号：CTS6 T10-CH030
规 格：10.4寸触摸屏 ，真彩LCD-TFT ，分辨率800x600,256k色 ，2个RS485口 ，2个USB口 ，1个以太网口
查看详情 -

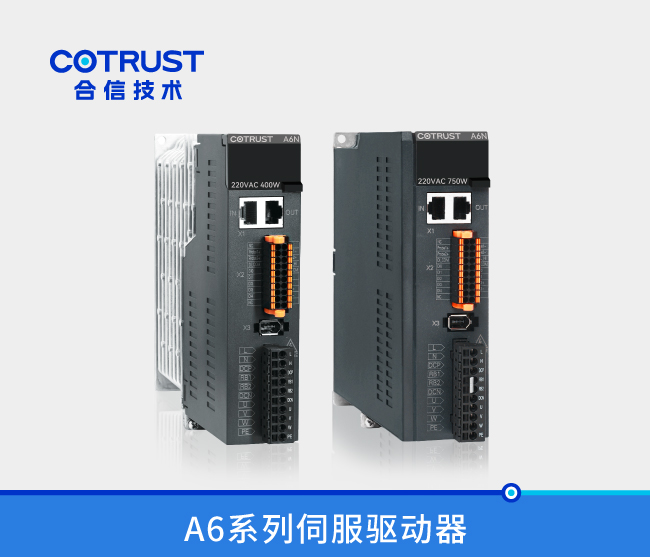

A6S系列伺服驱动器
订货号：CTSD-A6S-B1015-M100/CTSD-A6S-B2015-M100/CTSD-A6S-B4015-M100/CTSD-A6S-B7515-M100/CTSD-A6S-B1025-M100
规 格：功率范围为0.1KW-0.4KW ；0.75KW-1KW ； 支持17bit/23bit总线式编码器
查看详情 -
CTH300数字量输出 ？(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出 ， 8 x 24VDC/晶体管输出 ， 16 x 24VDC/晶体管输出 ， 32 x 24VDC/继电器输出 ，8点 ，2A/继电器输出 ，16点 ，2A
查看详情 -
CTH300 主控CPU（C37-02/C37-01/C36-01/C35-01）
订货号：CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
规 格：C37-02：32MB程序数据空间 ，120KB掉电保持数据 ，55M扩展总线,支持CODESYS编程平台SP11版本 ；（推荐） C37-01：32MB程序数据空间 ，64KB掉电保持数据 ，55M扩展总线 ；（推荐） C36-01：32MB程序数据空间 ，64KB掉电保持数据 ，55M扩展总线 ；（推荐） C35-01：32MB程序数据空间 ，64KB掉电保持数据 ，55M扩展总线 ；（推荐）
查看详情 -
CTH300数字量输入 ？椋―IT-08 ，DIT-16 ，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入 ，24VDC/16点输入 ，24VDC/32点输入 ， 24VDC
查看详情 -
CTH300模拟量输入 ？椋ˋIS-04、AIV-08、AIC-08）
订货号：CTH3 AIS-040S1/CTH3 AIV-080S1/CTH3 AIC-080S1
规 格：模拟量电压电流输入 ，4AI x 12bit/模拟量电压输入 ，8AI x 16bit/模拟量电流输入 ，8AI x 16bit
查看详情 -
CTH300模拟量输出 ？椋ˋQS-04 ，AQS-08）
订货号：CTH3 AQS-040S1/CTH3 AQS-080S1
规 格：模拟量电压电流输出 ，4AQ x 12bit/模拟量电压电流输出 ，8AQ x 12bit
查看详情 -
EtherCAT从站 ？椋‥CT-00）
订货号：CTH3 ECT-000S1
规 格：EtherCAT从站 ？,最多可扩展8个IO ？
查看详情 -
CTH300 电源 ？椋≒WR-02）
订货号：CTH3 PWR-020S1
规 格：输入：85～264V AC ，输出：24V DC/2A
查看详情
