大回旋切纸机在整个抽纸行业充当着不可或缺的角色 。
麻将胡了2控制系统应用于大回旋切纸机
机型介绍——大回旋切纸机
?大回旋切纸机

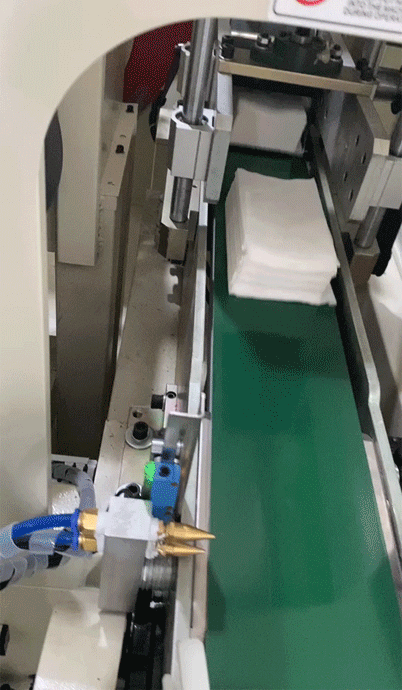

整卷的原纸经过折叠打片机成为一整条长的纸条后 ；通过大回旋切纸机皮带送纸 ，刀架带动刀片转动垂直切割 ，将一整条长的纸条切分成设定长度的抽纸 ；随后出料电机将切好的抽纸送到后续的包装加工工序。

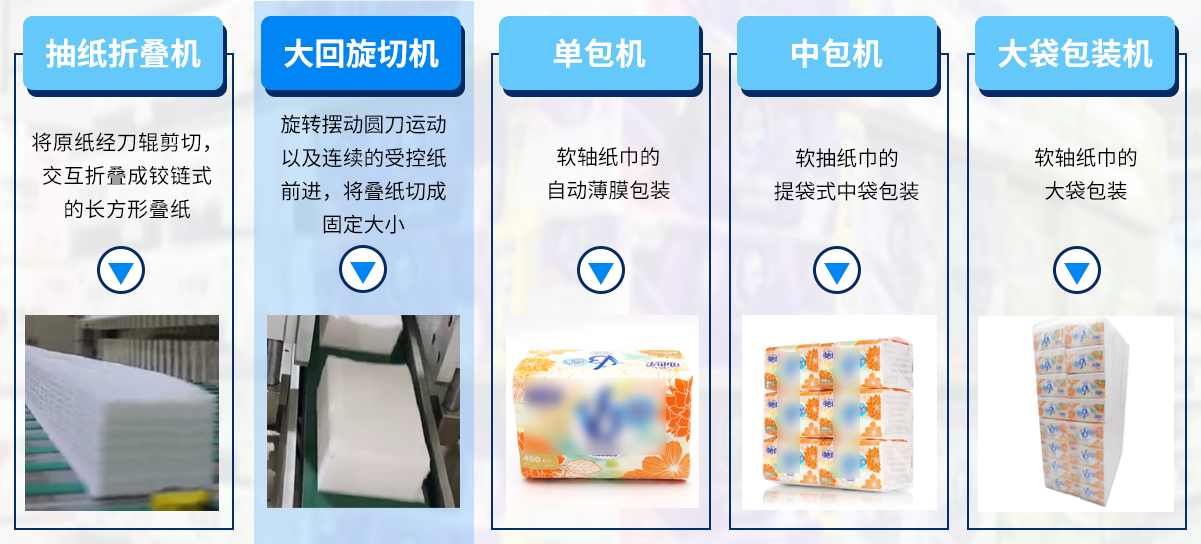

大回旋切纸机在包装线起着承上启下的作用。
麻将胡了2控制系统应用于大回旋切纸机
机型介绍——大回旋切纸机
?大回旋切纸机
整卷的原纸经过折叠打片机成为一整条长的纸条后 ；通过大回旋切纸机皮带送纸 ，刀架带动刀片转动垂直切割 ，将一整条长的纸条切分成设定长度的抽纸 ；随后出料电机将切好的抽纸送到后续的包装加工工序。
大回旋切纸机在包装线起着承上启下的作用。
麻将胡了2-大回旋切纸机控制系统

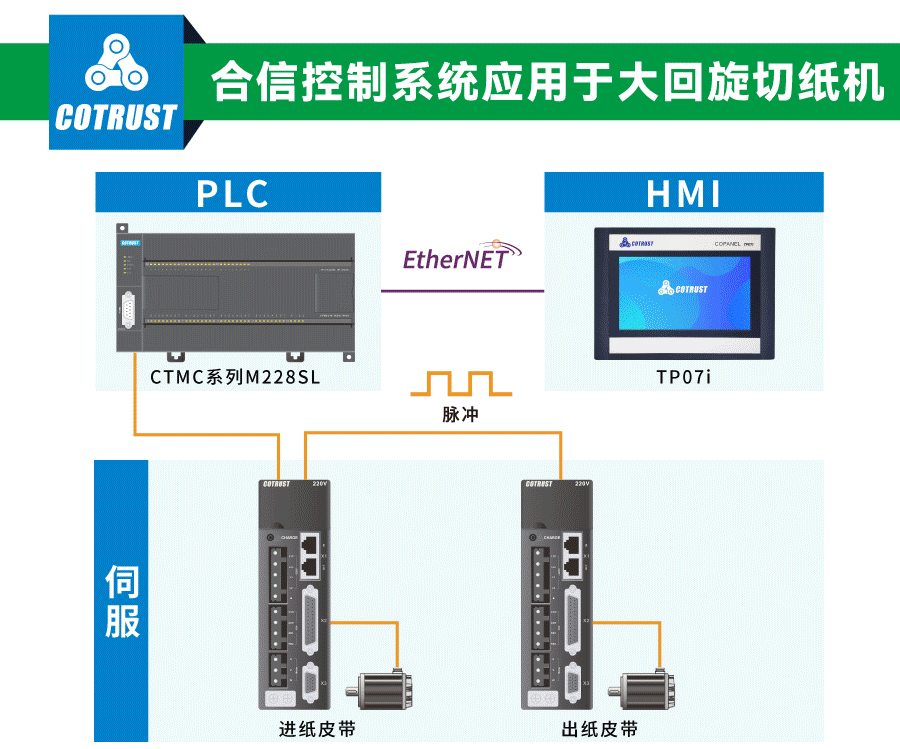

大回旋切纸机控制系统方案采用麻将胡了2CTMC系列小型运控控制器M228SL进行主控 ，通过高速脉冲控制2套A4S伺服驱动系统 ，实现一台A4伺服带动进纸皮带转动 ，一台A4伺服带动出纸皮带进行传送。实现纸巾定长的精准快速切割。
传输皮带带动纸巾走设定长度 ，直到刀架转到切纸角度切割纸巾 ，待切刀完成切割 ，传送伺服继续带动纸巾走设定长度 ，循环切割直到纸巾完成设定包数。
根据客户需求 ，裁切分为三分部：齐头、齐尾功能 ，中间定长裁切。（齐头 ，齐尾功能可以自定义选择）
齐头、齐尾功能：目的是纸巾头尾有毛刺边沿 ，所以需要裁切齐 ，要精准控制 ，采用中断定位方式 ，配合高性能伺服精准裁切 ，减小废料。
中间定长裁切：采用CTMC特有的凸轮功能 ，使得整个速度曲线比较光滑 ，机器运行就比较柔滑 ，加长机器的使用寿命。

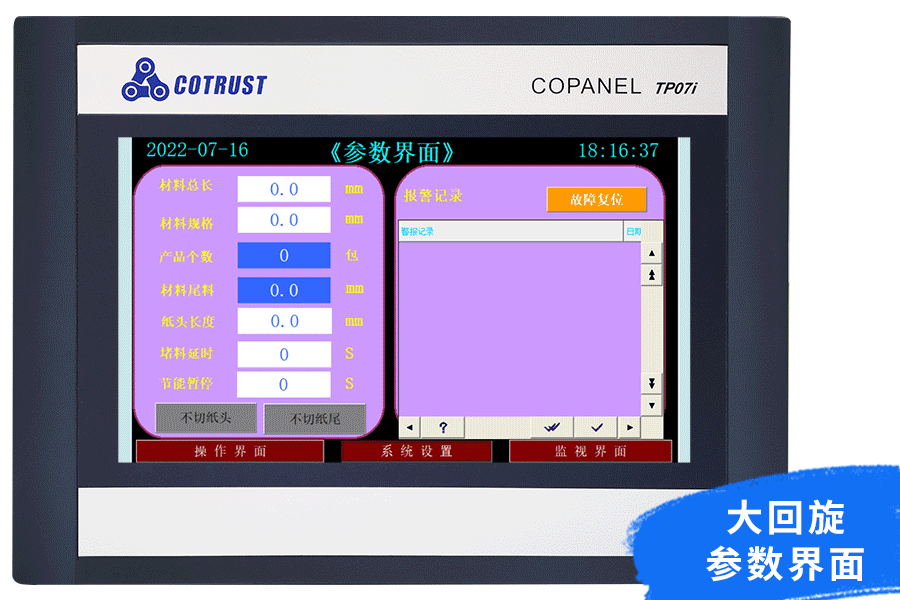

麻将胡了2控制系统搭配TP07i系列人机界面 ，可以实现设置生产速度 ，纸头长度 ，纸巾长度、磨刀间隙 ，磨刀时间 ，磨刀进给 ，监控总产量等功能 ；婕蚪 ，方便操作员调试。
麻将胡了2-大回旋切纸机控制系统优势
切得快
麻将胡了2CTMC运控PLC主控 ，运算速度快 ，每分钟可达280切 ，速度快 ，效率高 ；
切得准
凸轮跟随精度高 ，长度不随速度变化 ；
全伺服控制 ，切刀轴精准 ；
智能异常检测
调机工艺中 ，卡纸 ；ず土媳ň ， ；で械。
-
TP07I 以太网触摸屏（T07I-CH030）
订货号：CTS6?T07I-CH030
规 格：?7寸触摸屏 ，真彩LCD-TFT ，分辨率800x480,256k色 ，1个RS485口 ，1个USB口 ，1个以太网口 ，支持WIFI扩展
查看详情 -
A4N网络型伺服驱动器
订货号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
规 格：A4N网络型：功率范围为0.1-7.5KW ；速度环带宽1.2KHz ；支持MODBUS RTU通讯协议和EtherCAT通讯协议 ；支持两路探针辅助功能 ，锁存位置 ；可选配支持2500线增量编码器或17Bit总线式绝对值编码器 ；支持振动抑制 ，刚性等级选择 ，惯量识别。
查看详情 -

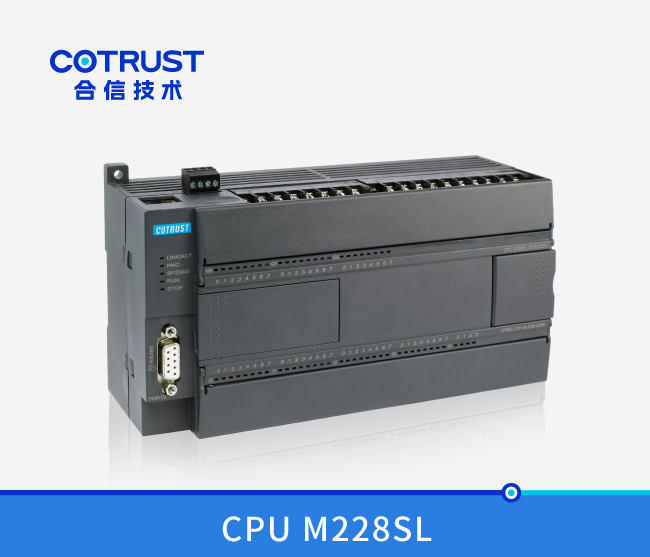

高速追飞剪型CPU M228SL ，晶体管漏型输出(218-3AS35-0X60)
订货号：CTMC 218-3AS35-0X60

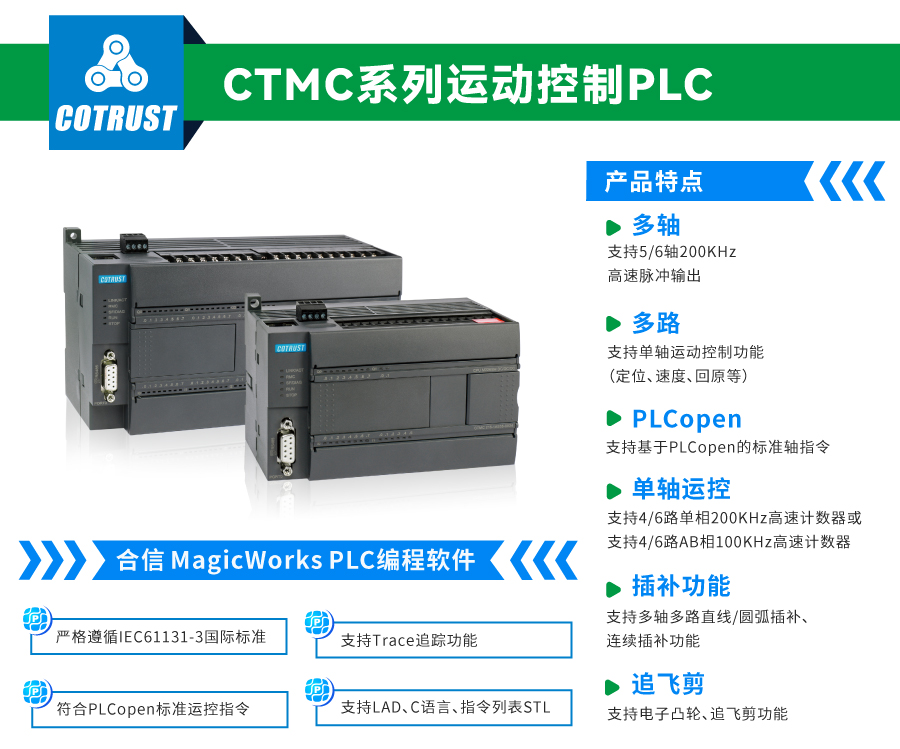

规 格：小型运动控制器 ，CTMC系列高速追飞剪型 ，M228SL ，24VDC电源 ，36DI/24DO晶体管漏型输出 ， ，支持6路*200KHz运控输出（Pulse/Dir） ，支持6路单相200KHz高速计数器或6路AB相100KHz高速计数器 ，72KB+24KB+24KB程序空间/64KB数据空间 ，2个RS485串口（2个PPI和自由通讯口可切换） ，1个以太网通讯口 ，数据永久保存 ，支持模拟量、CAN和RS485扩展板 ，支持PLCopen库应用 ，支持单轴、直线/圆弧插补、连续插补、电子凸轮和追飞剪功能。
